"探索半导体世界的切割艺术:晶圆划片技术解析"

  晶圆划片,即将单个晶圆切割成多个独立的芯片(通常称为“die”)的过程,是半导体制造中至关重要的一环。该过程通常在晶圆上完成所有半导体制造工艺后进行,以便进行后续的封装和测试。划片的方式多种多样,每种方式都有其特定的应用和优劣势。在接下来的介绍中,我们将系统地探讨几种常见的划片方式及其特点。

为什么要有划片工序


  晶圆上蕴含着成千上万的芯片,每一颗芯片均为独立的功能单元。在芯片制造完成后,它们处于暴露的状态,易受终端环境中的化学腐蚀、灰尘和湿气等有害因素的影响。为了保护芯片免受此类损害,有必要对其进行封装,这相当于为芯片赋予了一层“外衣”(即外壳)。划片工序的主要目标在于将每个芯片分离,以便单独封装,从而确保它们在终端环境中的可靠性和稳定性。


主流的划片方式

  晶圆划片的主要方法包括机械划片和激光划片。其中,激光划片又可细分为激光隐切和激光全切两种技术。在晶圆上,通常会设计一系列纵横交错的切割道,这些切割道定义了将晶圆划分成单独芯片的边界。划片过程通常沿着这些切割道进行,以实现对晶圆的有效切割。


机械划片


机械划片是晶圆划片中最传统和常用的方法之一。它使用金刚石刀片对晶圆进行物理切割。在这个过程中,金刚石刀片在高速旋转的同时,施加力量对晶圆进行切割。与此同时,产生的热量和碎屑则通过水流冲洗带走,以确保切割过程的稳定性和效率。

优点:


设备成本较低。
适用于各种材料的晶圆。
缺点:
划片精度不高。
划片速率较低。
容易出现崩边等异常情况。
不适合处理太薄的晶圆,一般适用于100um以上厚度的晶圆。
总体而言,机械划片是一种经济实惠且适用广泛的划片方法,尤其适用于厚度较大的晶圆。



激光切割

  针对一些比较脆弱和薄的晶圆而设计的一种划片方法。相对于使用金刚石刀片划片,激光切割能够更精确地控制切割过程,并且减少了对晶圆的机械应力,从而降低了崩边和破裂的风险。因此,对于需要处理比较脆弱和薄的晶圆的情况,激光切割通常被视为一种更安全和可靠的划片方法。

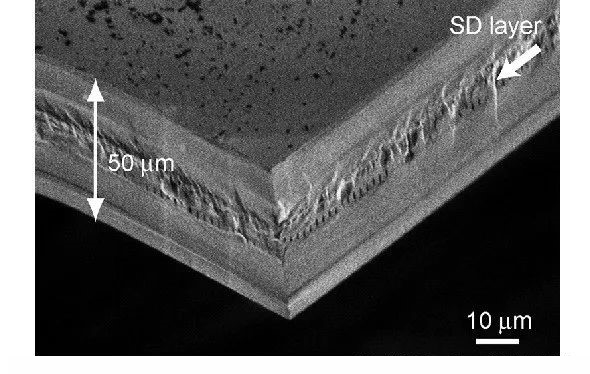

激光隐切


激光隐切是一个分为两步的复杂过程:

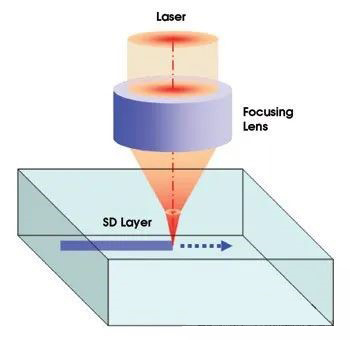

首先,激光束被聚焦在晶圆内部,精确控制激光的聚焦深度,以在晶圆内部形成微细的裂纹,同时保持晶圆表面的完整性。这个步骤要求对激光的功率、聚焦位置和聚焦深度进行精确控制,以确保裂纹形成的准确性和一致性。

接下来,通过机械手段均匀拉伸贴在晶圆背面的胶带。随着胶带的扩展,晶圆上的单个芯片沿着激光预切割的路径逐渐分离开来。这个过程允许芯片的分离在晶圆的背面进行,从而保持晶圆表面的平整和完整性。这一步骤需要精确的胶带控制和机械操作,以确保芯片分离的准确性和晶圆的整体稳定性。

激光隐切的这两个步骤密切配合,共同实现了对晶圆的精确切割,同时最大程度地保护了晶圆表面的质量和完整性。


激光全切

  是一种划片技术,其过程为激光束直接照射在晶圆表面,贯穿整个晶圆厚度,从而完全切断晶圆,直接分离出单个芯片。激光全切具备精确控制激光的功率、焦点和速度的能力,以适应不同材料和厚度要求。与激光隐切不同,激光全切无需后续的胶带扩展步骤来分离芯片。这种方法具有高度的精确性和效率,可以实现对晶圆的快速、准确的切割,适用于各种材料和厚度的晶圆加工。

激光切割的优点


划片速率极快。
应力损伤较小,对晶圆产生的机械应力较少。
划片精度极高,可以实现非常精细的切割。


缺点:


价格昂贵,激光设备和相关设施的投资成本较高。
激光全切过程中产生的碎屑难以清理,需采取额外的措施来处理废料和碎片。



什么是开槽划片

为了减少划片过程中的崩边问题,可以采取以下方法:

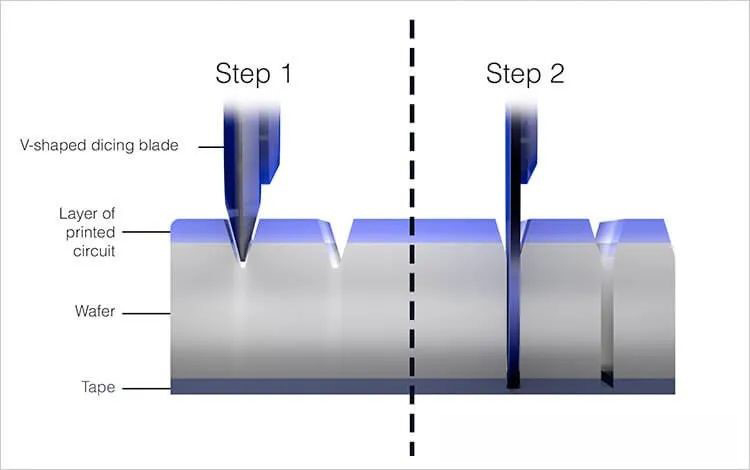

1.激光预开槽:采用激光切割技术,在晶圆上预先开槽,形成划片的轮廓,然后再使用金刚石刀片进行划片。这样可以减少划片时的机械应力,降低崩边的风险。
2.使用较厚的金刚石刀片预先开槽:选择较厚的金刚石刀片,在划片之前先进行开槽,以增加切割的稳定性和刚性,减少崩边的发生。这样可以提高切割的精度和稳定性,降低崩边的概率。


这些方法可以有效地提高划片的质量和稳定性,降低崩边和其他异常情况的发生率,从而提高晶圆加工的效率和可靠性。通过采取这些措施,可以减少划片过程中可能出现的问题,确保芯片的完整性和一致性,从而提高生产效率和产品质量。



什么是DBG工艺

日本Disco公司的独家DBG工艺(Dicing Before Grinding),指的是一种切割前研磨的先进技术。该技术首先在晶圆的正面进行切割,但并未完全切透整个晶圆,而是划定了指定的切割深度。接着将晶圆的背面研磨到相应的切割深度,这样可以减少晶圆破裂的问题。

通过DBG工艺,晶圆在进行切割之前就已经减少了一定的厚度,从而降低了在后续的研磨过程中的机械应力。这样的处理方式有助于避免晶圆因研磨过程中产生的应力过大而导致的破裂问题。因此,DBG工艺在半导体制造中被广泛应用,特别是对于一些脆弱的材料和薄片晶圆来说,具有重要的意义。

在当前半导体制造领域,DBG工艺作为一项关键技术被广泛认可并应用。然而,要确保其最佳效果,选择可靠的供应商和合作伙伴至关重要。镭神泰克科技集多位行业先驱,拥有丰富的经验和专业知识,致力于提供高品质的DBG工艺服务。通过不断创新和技术提升,我们致力于满足客户需求,并为客户提供全套的激光解决方案。

注:文章版权归原作者所有,本文仅供交流学习之用,如涉及版权等问题,请您告知,我们将第一时间处理。
